ساختمان شبكه آبياري وزهكشي تنگاب

  موضوع پیمان :

عملیات اجرائی پروژه خط انتقال آب از سد تنگاب تا دشت فیروزآباد و آبرسانی بخشی از شبکه ، عملیات خاکی و احداث ابنیه فنی مسیر خطوط انتقال آب و نصب شیرآلات و لوازم ادوات مورد نیاز مسیر خطوط لوله انتقال آب با لوله های فولادی ، GRP و پلی اتیلن، کوتینگ داخلی لوله ها و لفاف و ایزوگام سطوح خارجی آنها ، احداث ساختمانهای بهره برداری و نگهداری ، احداث جاده دسترسی و راههای سرویس برای بهره برداری از خطوط انتقال و احداث راههای دستیابی به منابع قرضه و تجهیز کارگاه و تامین ماشین آلات مورد نیاز و سایر اقدامات لازم .

الف) محل و موقعیت پروژه

محل اجرای پروژه در مجاورت شهر فیروزآباد واقع گردیده است . این شهر در غرب ناحیه مرکزی استان فارس و در 95 کیلومتری جنوب شهر شیراز واقع شده است .

سد مخزنی تنگاب بخشی از آب آبیاری دشت فیروزآباد را تامین می نماید . این دشت به طور ناخالص دارای حدود 27550 هکتار وسعت می باشد و بین ΄45 , ˚28 تا ΄33, ˚29 عرض شمالی و ΄12 , ˚52 تا ΄45 , ˚52 طول شرقی واقع شده است و دارای ارتفاع متوسط 1250 متر از سطح آبهای آزاد میباشد این سد و شبکه آبیاری اراضی پایاب در مساحتی در حدود 7436 هکتار ناخالص معادل 7150 هکتار خالص را تحت پوشش قرار می دهد

ب ) خلاصه مشخصات فني طرح شبكه آبياري و زهكشي فيروزآباد

در طرح شبكه آبياري و زهكشي فيروزآباد از پتانسيل انرژي ذخيره اي آب پشت سد مخزني تنگاب و انرژي ناشي از اختلاف رقومي مسيرهاي انتقال بهره گيري و شبكه آبياري مذكور بصورت تحت فشار طراحي شده است. بدين منظور با توجه به تراز اراضي پائين دشت و فاصله از محلهاي آبگيري دو سيستم آبگيري و انتقال و به شرح زير تعريف شده است.

ب-1)  آبگيري مستقيم از سد مخزني تنگاب

اجراي سامانه آبگيري و انتقال از محل خروجي سد مخزني به منظور بهره گيري مناسب از انرژي طبيعي و دستيابي به راندمانهاي بالاي انتقال ،توزيع و كاربرد از اهداف مهم اين طرح به شمار ميرود.  بدين منظور اقدام به انتقال آب به دشت بوسيله خطوط لوله و به نحوي كه بتوان به كمك انرزي ناشي از ثقل حداقل فشار مورد نياز جهت اجراي روشهاي مختلف آبياري اعم از باراني،  قطره اي و كم فشار  را در اختيار داشت  مد نظر بوده است . انتقال آب با دبي 66/3 مترمكعب بر ثانيه جهت آبياري 4404 هكتار از اراضي و انتقال 20 ميليون متر مكعب سهم شرب و صنعت از طريق خط لوله فولادي به قطر 1600 ميليمتر و عبور از حاشيه رودخانه تنگاب از اجزاي اين بخش مي باشد . بعد از طي 10 كيلومتر از مسير در محل تقسيم آب سهم شرب و صنعت و كشاورزي تفكيك ميگردد.شبكه اصلي شامل لوله هاي GRP و پلي اتيلن با اقطار 1400، 900 تا 400
ميلي متر و طيفه انتقال آب به بخشي از اراضي كشاورزي دشت را به عهده  دارند.

ب-2) آبگيري از بند انحرافي فيروزآباد

در مسافتي حدود 7 كيلومتر پائين تر از سد مخزني سازه بند انحرافي ساخته شده كه و ظيفه انحراف آب به بخشي از دشت را بعهده دارد. با توجه به شيب طبيعي مسير و امكان بهره گيري از انرژي طبيعي ميزان6/2 متر مكعب بر ثانيه آب از محل سد رها و در محل بند انحرافي كنترل و وارد شبكه خطوط لوله شده و ابتدا بصورت ثقلي و بعد از طي مسير و به كمك انرژي ناشي از اختلاف رقوم به صورت تحت فشار انتقال مي يابد. مجموعه اي ازخطوط لوله با جنس GRP و پلي اتيلن انتقال آب به اراضي به وسعت 3031 هكتار را بعهده دارند. اراضي مياني و انتهايي دشت بصورت روشهاي آبياري تحت فشار و متناسب با انرژي موجود بصورت باراني ، قطره اي و كم فشار آبياري خواهند شد.

ج) برنامه ريزي  عملياتي و اجرائي شبكه آبياري و زهكشي فيروزآباد

با توجه به ضرورت برنامه ريزي مناسب مالي و اعتباري و امكان بهره برداري از بخشهاي اجرا شده عمليات اجرائي شبكه در دو مرحله و فاز زماني پيش بيني شده است.

ج-1) فاز اول اجرائي

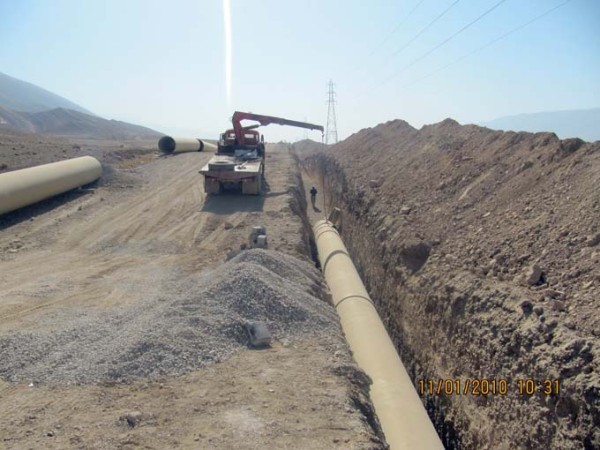

- اجراي خط لوله فولادي مسير انتقال آب از سد مخزني تا محل سازه تقسيم به قطر 1600 ميليمتر و به طول 10 كيلومتر با انجام عايق خارجي و داخلي

- اجراي 9 كيلومتر خط لوله GRP و پلي اتيلن به اقطار 1400 تا 900 ميلي متر در حاشيه شرقي دشت فيرزآباد

- اجراي بالغ بر 5 كيلومتر خط لوله پلي اتيلن به اقطار 800 تا 250 ميلي متر جهت اراضي حاشيه جنوبي و غربي

ج-2) فاز دوم اجرائي

- اجراي خط انتقال اصلي و نيمه اصلي از محل بند انحرافي تا بخشهاي مياني و انتهايي دشت بصورت اجراي لوله هاي GRP و پلي اتيلن

- تكميل  مسيرهاي اصلي و نيمه اصلي مسير شرقي دشت

د) وضعيت اجرايي طرح

عمليات اجرائي فاز اول طرح موضوع (ج-1) از اواخر سال 1388 شروع و در حال اجرا مي باشد پيش بيني مي گردد عمليات اجرائي اين بخش اواخر سال 90 به اتمام رسد. بلافاصله بعد از پايان فاز اول اقدام به اجراي فاز دوم طرح در اواخر سال 90 خواهد شد كه طي 2 سال شبكه اصلي به پايان مي رسد .

ه)مشخصات اجرائي پروژه در دست اجراء (فاز اول)

1-    احداث خط لوله اصلی انتقال از سد ( F1-MP ) به طول 10 کیلومتر و قطر 1600 میلیمتر با آبگیری از سد در تراز 5/1416 متر و انتقال آب تا ابتدای دشت و تراز 6/1352 متر به صورت تلفیقی

2-  احداث خط لوله ( F1-P1 ) با آبگیری از خط اصلی در تراز 6/1352 متر به صورت تحت فشار از لوله GRP به قطر 1400 میلیمتر  و بقیه مسیر به صورت لوله دوبل از جنس پلی اتیلن به قطر 900 میلیمتر و با فشار کار 10 آتمسفر در مجموع به طول 5/8 کیلومتر

3- احداث خط لوله ( MP-S1 ) با آبگیری از خط اصلی در تراز 6/1352 متر از جنس پلی اتیلن به اقطار 800 ، 630 ، 500 ؛ 400 میلیمتر به طول کلی حدود 5 کیلومتر

احداث ساختمان بهره برداری و نگهداری در حوالی شهر فیروزآباد برای شبکه آبیاری مجهز به سیستمهای گرمایش و کلیه تجهیزات مورد نیاز
